TX3351-GP/AP-表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-GP/ AP也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。
標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）
1性能規格
調量程的參考精度
（包括從零點開始的線性、回差和重復性）± 0.075%,若TD>10 (TD=調節量程)，則為：±(0.0075×TD)%
環境溫度影響
| 量程代碼 | -20℃～65℃總影響量 |
| B/L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
| 量程代碼 | -40℃～-20℃和65℃～85℃總影響量 |
| B/L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
過范圍影響：±0.075%×Span
長期穩定性
| 量程代碼 | 影響量 |
| B/L | ±0.2%×Span/1年 |
| 其它 | ±0.1%×Span/1年 |
電源影響
±0.001% /10V (12～42V DC)，可忽略不計
2功能規格
量程和范圍(TX3351-GP-表壓)
| 量程/范圍 | kPa | bar | |
| B | 量程 | 0.6～6 | 6～60mbar |
| 范圍 | -6～6 | -60～60mbar | |
| C | 量程 | 2～40 | 0.02～0.4 |
| 范圍 | -40～40 | -0.4～0.4 | |
| D | 量程 | 2.5～250 | 0.025～2.5 |
| 范圍 | -100～250 | -1～2.5 | |
| F | 量程 | 30～3000 | 0.3～30 |
| 范圍 | -100～3000 | -1～30 | |
| G | 量程 | 0.1～10MPa | 1～100 |
| 范圍 | -0.1～10MPa | -1～100 | |
| H | 量程 | 0.21～21 MPa | 2.1～210 |
| 范圍 | -0.1～21 MPa | -1～210 | |
| I | 量程 | 0.4～40 MPa | 4～400 |
| 范圍 | -0.1～40 MPa | -1～400 | |
| J | 量程 | 0.6～60 MPa | 6～600 |
| 范圍 | -0.1～60 MPa | -1～600 | |
量程和范圍(TX3351-AP-絕壓)
| 量程/范圍 | kPa | bar | |
| L | 量程 | 2～40 | 0.02～0.4 |
| 范圍 | 0～40 | 0～0.4 | |
| M | 量程 | 2.5～250 | 0.025～2.5 |
| 范圍 | 0～250 | 0～2.5 | |
| O | 量程 | 30～3000 | 0.3～30 |
| 范圍 | 0～3000 | 0～30 | |
量程限
在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，量程C有<0.25kPa范圍內的零位漂移，其它量程有<0.15kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。
輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流
低報模式：3.7 mA
高報模式：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。
預熱時間： < 15s
環境溫度
-40～85℃ 帶液晶顯示、氟橡膠密封圈時 -20～65℃
儲存溫度/運輸溫度
-50～85℃ 帶液晶顯示時：-40～85℃
過載極限：
| 量程 |
6kPa (B) |
40kPa (C/L) |
250kPa (D/M) |
3MPa (F/O) |
| 過載極限 | 0.2MPa | 1MPa | 4MPa | 16MPa |
| 量程 |
10MPa (G) |
21MPa (H) |
40MPa (I) |
60MPa (K) |
| 過載極限 | 20MPa | 50MPa | 50MPa | 70MPa |
電磁兼容性(EMC)
見下頁《電磁兼容性附表》
3安裝
電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
電源電壓：42VDC
電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 230～600Ω
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
標準過程連接：NPT 1/2內螺紋，可轉成NPT 1/2、G1/2以及M20x1.5的外螺紋、KF16真空接口。
4物理規格
材質
膜片：不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316L
填充液：硅油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌： 不銹鋼 304
重量
1.6kg（無：液晶顯示、安裝支架、過程連接）
外殼防護等級
IP67
電磁兼容性附表
| 序號 | 測試項目 | 基本標準 | 測試條件 | 性能等級 |
| 1 | 輻射干擾（外殼） | GB/T 9254-2008表5 | 30MHz～1000MHz | 合格 |
| 2 |
傳導干擾 （直流電源端口） | GB/T 9254-2008表1 | 0.15MHz～30MHz | 合格 |
| 3 | 靜電放電(ESD)抗擾度 | GB/T 17626.2-2006 |
4kV(觸點) 8kV(空氣) | B |
| 4 | 射頻電磁場抗擾度 | GB/T 17626.3-2006 | 10V/m (80MHz～1GHz) | A |
| 5 | 工頻磁場抗擾度 | GB/T 17626.8-2006 | 30A/m | A |
| 6 | 電快速瞬變脈沖群抗擾度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
| 7 | 浪涌抗擾度 | GB/T 17626.5-2008 |
1kV（線線之間） 2kV（線地之間）(1.2us/50us) | B |
| 8 | 射頻場感應的傳導干擾抗擾度 | GB/T 17626.6-2008 | 3V (150KHz～80MHz) | A |
注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
（2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。
外形尺寸 單位

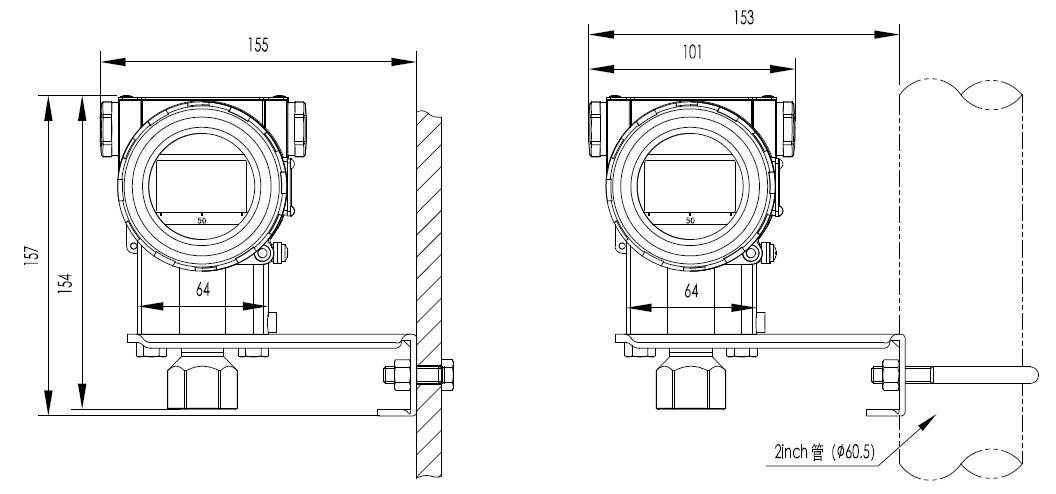

水平配管連接方式（側面） 水平配管連接方式（正面）

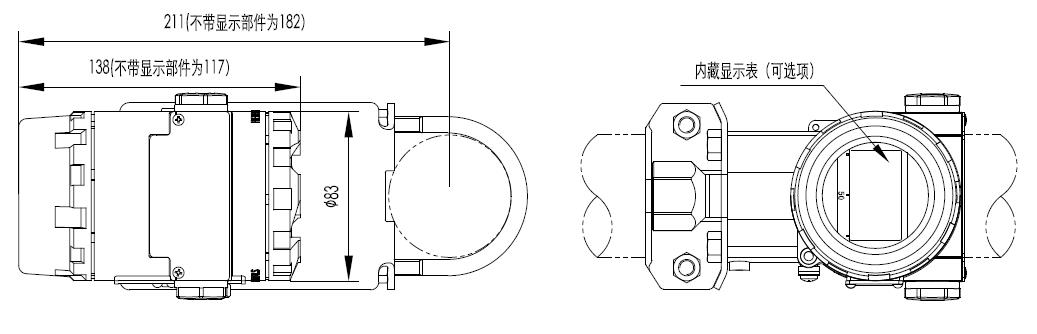

墻裝連接方式 垂直配管連接方式

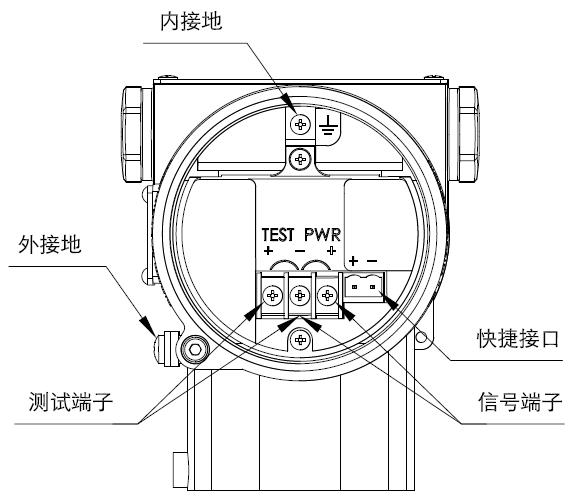

5 電氣連接圖
注：快捷接口功能等同于信號端子。
6 過程連接說明（代碼1）
6.1 標準形式（代碼1）
D/M/F/G/H/I/K/O量程接口圖 B/C/L量程接口圖
6.2 衍生接口形式

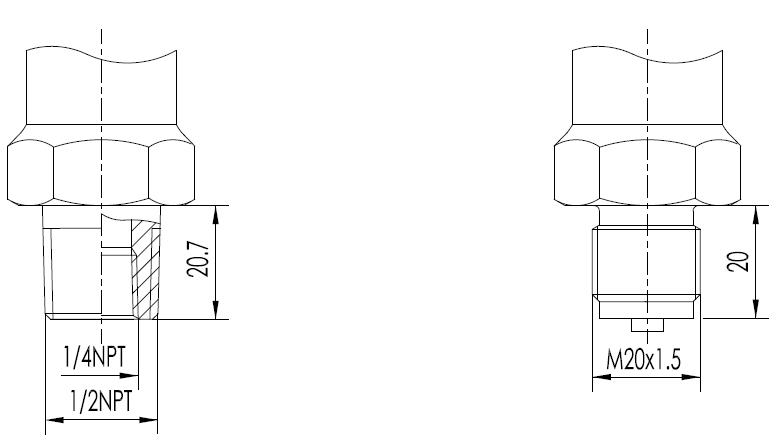

1/2英寸NPT 外螺紋（代碼2） M20x1.5 外螺紋（代碼3）
G1/2 外螺紋（代碼4） 真空接口 DIN 28403 KF16 / ISO 2861（代碼5）

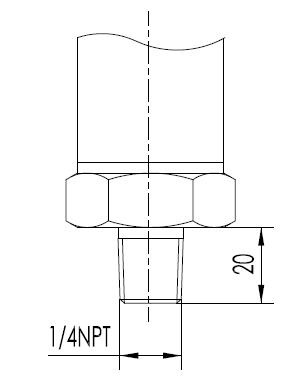

1/4英寸NPT外螺紋（代碼6）
7型號和規格代碼表
| 表壓變送器散件選型 TX3351-GP- | |||||||||||||||||||||||
| 絕壓變送器散件選型 TX3351-AP- | |||||||||||||||||||||||
| 10 | 輸出 | ||||||||||||||||||||||
| B | 基本誤差±0.075% 4-20mA帶HART通訊 | ||||||||||||||||||||||
| 20 | 量程 | ||||||||||||||||||||||
| 表壓TX3351-GP | |||||||||||||||||||||||
| B | 0-0.6kPa～6kPa /（0-60～600 mmH2O）/(0-6～60mbar) | ||||||||||||||||||||||
| C | 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar) | ||||||||||||||||||||||
| D | 0-2.5kPa～250kPa /（0-0.25～25 mH2O）/(0-25～2500mbar) | ||||||||||||||||||||||
| F | 0-30kPa～3MPa /（0-3～300 mH2O）/(0-0.3～30bar) | ||||||||||||||||||||||
| G | 0-0.1MPa～10MPa /(0-1～100bar) | ||||||||||||||||||||||
| H | 0-0.21MPa～21MPa /（0-2.1～210 bar） | ||||||||||||||||||||||
| I | 0-0.4MPa～40MPa /（0-4～400 bar） | ||||||||||||||||||||||
| J | 0-0.6MPa～60MPa /（0-6～600 bar） | ||||||||||||||||||||||
| 絕壓TX3351-AP | |||||||||||||||||||||||
| L | 0-10kPa～40kPa /（0-1000～4000 mmH2O）/(0-10～400mbar) | ||||||||||||||||||||||
| M | 0-10kPa～250kPa /(0-100～2500mbar) | ||||||||||||||||||||||
| O | 0-30kPa～3MPa /(0-0.3～30bar) | ||||||||||||||||||||||
| 30 | 膜片材質 填充液 | ||||||||||||||||||||||
| A | 不銹鋼 316L | 硅油 | |||||||||||||||||||||
| B | 不銹鋼 316L | 氟油 | |||||||||||||||||||||
| C | 哈氏合金C | 硅油 | |||||||||||||||||||||
| D | 哈氏合金C | 氟油 | |||||||||||||||||||||
| E | 不銹鋼 316L 鍍金 | 硅油 | |||||||||||||||||||||
| 40 | 過程連接 | ||||||||||||||||||||||
| 1 | 1/2英寸NPT 內螺紋 | ||||||||||||||||||||||
| 2 | 1/2英寸NPT 外螺紋(內含1/4英寸NPT) | ||||||||||||||||||||||
| 3 | M20x1.5 外螺紋（14x2焊管接頭） | ||||||||||||||||||||||
| 4 | G 1/2 外螺紋 | ||||||||||||||||||||||
| 5 | 真空接口 DIN 28403 KF16 / ISO 2861 | ||||||||||||||||||||||
| 6 | 1/4英寸NPT 外螺紋 | ||||||||||||||||||||||
| 50 | 特殊功能 | ||||||||||||||||||||||
| N | 無 | ||||||||||||||||||||||
| P | 防雷擊功能 | ||||||||||||||||||||||
| O | 禁油處理（氧氣測量限氟油填充液、氟橡膠密封圈、<6MPa、<60℃) | ||||||||||||||||||||||
| 60 | 安裝支架 | ||||||||||||||||||||||
| N | 無 | ||||||||||||||||||||||
| 1 | 不銹鋼 | ||||||||||||||||||||||
| 2 | 碳鋼鍍鋅 | ||||||||||||||||||||||
| 70 | 液晶顯示 | ||||||||||||||||||||||
| 0 | 無 | ||||||||||||||||||||||
| 2 | LED背光液晶顯示（-20℃） | ||||||||||||||||||||||
| 3 | OLED顯示（-40℃） | ||||||||||||||||||||||
| 80 | 防爆選項 | ||||||||||||||||||||||
| N | 基本型 | ||||||||||||||||||||||
| A | 本安型，NEPSI | ||||||||||||||||||||||
| D | 隔爆型，NEPSI （不含隔爆電纜接頭） | ||||||||||||||||||||||
| 90 | 位號標牌 | ||||||||||||||||||||||
| N | 無 | ||||||||||||||||||||||
| 1 | 位號標于銘牌內 | ||||||||||||||||||||||
| 2 | 懸掛式不銹鋼標牌 | ||||||||||||||||||||||
| 100 | 使用說明 | ||||||||||||||||||||||
| C | 中文 | ||||||||||||||||||||||
| E | 英文 | ||||||||||||||||||||||
| 110 | 附加選項 | ||||||||||||||||||||||
| S | 不銹鋼表殼 | ||||||||||||||||||||||
| V | 低電壓版 | ||||||||||||||||||||||
注1：TX3351-GP對應選表壓量程代碼，TX3351-AP對應選絕壓量程代碼；
注2：真空接口 DIN 28403 KF16 / ISO 2861，僅適用小于2.5bar以內的量程。
