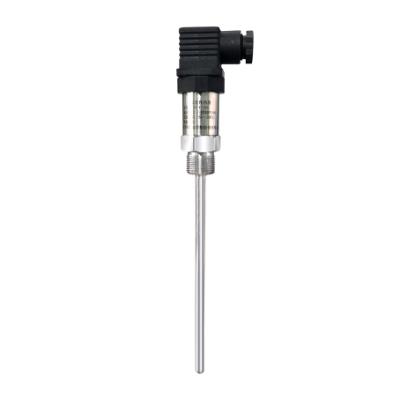

二線制溫度變送器廣泛應用于現代工業測控系統中。變送器可與熱電阻和熱電偶結合將溫度信號線性地轉換成4-20mA認直流標準輸出電流信號，并調制在兩根電源線上。遠端的被測對象經電源線與安裝在傳感器接線盒中的變送器相連，變送器在輸入負線路結構卜具有通用性，但其量程處理單元的電路參數隨傳感器類型、測量范圍發生變化，實際應用時需憑借經驗對相關參數進行調整，且調整工作非常繁瑣，故運用軟件來簡化調整工作非常必要，實際電路的理論分析和公式推導也就勢在必行。
熱電阻二線制變送器的分析
電源線上傳送的電流I（4-20mA，其中4mA為靜態工作電流)，為簡化分析，可以電流(0-16mA)作為分析對象，且將運放視為理想運放,電路的功能模塊主要包括四個部分:信號采集、級放大及線性化、調零及二級放大和調滿及V/I模塊。
熱電偶二線制變送器的分析
熱電偶變送器電路和熱電阻變送器相似，主要區別為冷端補償和線性化電路。冷端補償電躋相對比較簡單，而線性化電路則比較復雜，下面只對線性化電路進行分析。
電偶線性化的方法是根據熱電偶自身電壓與溫度的作線性關系，將運放輸人電壓與輸出電流擬合成若干分段直線，且逼近熱電偶自身的電壓和溫度非線性關系，此時輸出電流與溫度為近似線性關系。線性調整的核心是分段改變運放的放大倍數，使其成為分段直線。具體做法是使二極管補償電阻組成的折線并聯支路在輸人信號的不同位置相續起作用。
根據熱電阻和熱電偶變送器電路的分析結果，可制作相應的輔助軟件，簡化傳感器類型和測溫范圍變化時需對電路相關參數進行調整的過程軟件中可利用分析公式，計算出各輸出值，然后通過逐步改變相關電路參數如線性化調整電阻、放大倍數調整電阻和調零、調滿電阻等，使輸出電流I、滿足4-20mA的線性輸出，實現不同測量條件卜，迅速確定電路參數的功能。
